| ماده: | فولاد، مس، S / S، نیکل، TI، آلومینیوم | طول: | 1 اینچ یا 2 اینچ |
|---|---|---|---|
| برجسته: | ,,pipe pit gauge |
||

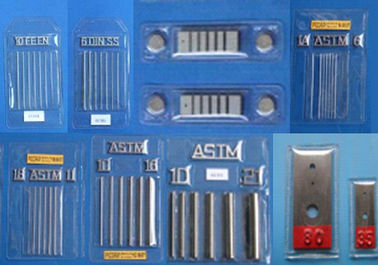

EN 462-1 نوع سیم به عنوان یک استاندارد اروپایی برای جایگزینی استانداردهای آلمان معرفی شد
(DIN 54.109) و موسسه استاندارد بریتانیا (BS3971: 1980 نوع 1) شاخص های کیفیت تصویر. هر یک
شاخص شامل یک سری از هفت موازی مفتول مختلف و همچنین بسته بندی شده است
بین دو ورق نازک PVC شفاف و قابل انعطاف. طنز سرب نشان دهنده تعداد ضخیم ترین است
سیم، مواد و علامت EN.
قطر سیم:
اندازه شاخص:
چهار شاخص اندازه کیفیت تصویر EN وجود دارد.
اندازه 1 - حاوی سیم شماره 1 تا 7 و برای ضخامت مواد در آن استفاده می شود
محدوده 40 تا 160 میلیمتر
اندازه 6 - حاوی شماره های سیم 6 تا 12 و برای ضخامت مواد در آن استفاده می شود
محدوده 12.5 تا 50 میلی متر
اندازه 10 - شامل شماره های سیم 10 تا 16 و برای ضخامت مواد استفاده می شود
در محدوده 5 تا 20 میلیمتر
اندازه 13 - شامل اعداد سیم 13 تا 19 و برای ضخامت مواد استفاده می شود
در محدوده 2.5 تا 10 میلیمتر
تمام اندازه ها در فولاد (Fe)، آلومینیوم (آل) و فولاد ضد زنگ (SS) در دسترس هستند. مس (Cu)، زیرکونیوم (ZR) تصویر
شاخص های کیفیت فقط در اندازه های 6 و 10 در دسترس هستند. شاخص های کیفیت تصویر نیکل (نیکل) تنها در دسترس هستند
اندازه 6، 10 و 13.
به عنوان یک تصویر شناسایی (به عنوان مثال طنز سرب) برای، می گویند اندازه 10 (سیم شماره 10 تا 16) در فولاد (Fe)
خواهد بود 10 FE EN.
DIN 54 109 نوع سیم نوع نمایشگرهای تصویر مشابه EN 462-1 است
IQI ، قطر سیم همان است، و همان سیم وجود دارد
اعداد در هر اندازه از شاخص. تنها تفاوت این است که سرب
تک زنگ DIN به جای EN خوانده می شود.
مثال:
6 ورق شماره 6 تا 12) در فولاد ضد زنگ (SS) 6 رقمی DIN SS خواهد بود.
EN 462-2 گام پنجم / سوراخ نوع Penetrameters
Stepwedge شکل و موجود در چهار مدل شماره H5، H9 و H13 در فولاد.
ASTM E747 نوع سیم Penetrameters شامل یک سری از شش سیم مسی با ضخامت های مختلف،
بین دو ورق نازک PVC شفاف و انعطاف پذیر بسته بندی شده است. کاراکترهای سرب ضخامت را مشخص می کنند
ضخیم ترین سیم و گروه مواد (1-FE، 01-Ti، 02-Al، 03-Mg، 3-Ni، 4-Cu). حروف ASTM نیز هستند
مشمول.
ASTM SE 1025 Plate Penetrameters به طور معمول برای مطابقت با استفاده می شود
استانداردهای بازرسی آمریکا. آنها صفحات مستطیلی هستند، 2٪ در
ضخامت نمونه و ماده رادیوگرافی شبیه به
نمونه. هر ورق دارای سه سوراخ با قطر برابر با 1X، 2X،
و 4X ضخامت پنوماتیک بشقاب. حداقل ضخامت
ورق نوع پنارت متر 0.010 '' است. برای Penetrameters بزرگتر از
0.180 ''، این در قالب دیسک عرضه می شود، قطر خارجی 4X است، با 2
سوراخ های 1X و 2X ضخامت Penetrameter.
نمودار زیر نشان می دهد ضخامت ورق و پانترامتر را مشخص می کند
و یک راهنمایی برای اینکه کدام نفوذ سنج برای هر ضخامت مواد استفاده شود.
PS: اگر شما هر محصول جدید (خارج از این کاتالوگ) در مورد رادیوگرافی، که شما می خواهید
به آنها سفارش دهید، لطفا بدون هیچ گونه تردید بیایید!
