جزئیات محصول:
پرداخت:
|
| خروجی: | 60-160 کیلو وات | ورودی: | 1.5KW |
|---|---|---|---|
| نقطه تمرکز: | 0.8x0.8 | نفوذ حداکثر: | 18 میلیمتر |
| ماده: | فولاد | زاویه تابش: | 40 ± 5 درجه |
| استفاده: | تست صنعتی ایکس، تست جوشکاری، ماشین آزمایش ایکس صنعتی صنعتی | منبع تغذیه: | AC220V ± 10٪، 50HZ |
| کاربرد: | آزمایش ایزوله صنعتی، تشخیص جوش جوشکاری | گارانتی: | 12 ماه |
| زمان قرار گرفتن در معرض: | 5 دقیقه | اندازه کنترل: | 350 * 290 * 170 میلیمتر |
| اندازه ژنراتور: | 220 * 220 * 600 میلیمتر | ||
| برجسته: | ,,digital film viewer |
||
160KV شیشه ای لوله 18 میلیمتر جهت تشخیص قطعی اشعه ایکس قابل حمل XXQ-1605
ویژگی های عملکردی:
HUATEC XXG / XXQ تشخیص نقص اشعه ایکس سری تولید شده توسط شرکت ما، شرکت HUATEC گروه، که تکنیک های پالس متغیر فرکانس و ثابت است. كنترل كننده هاي سری XXG / XXQ دارای ساختار جدید، كارایی كامل و كاراكتر به كاربران و غیره است. این سیستم مبتنی بر سیستم کنترل میکرو کامپیوتر و ساختار مدولار است که باعث می شود که ماشین یکپارچه ثبات و قابلیت اطمینان بیشتری را به دست آورد. برای راحتی مشتریان، دستگاه همچنین عملکرد پیری را ارائه می دهد که عمر مفید آن را افزایش می دهد. ژنراتور ما عایق گاز، هوای خنک کننده هوا و آند را متلاشی می کند و از ویژگی های عالی حجم کم و وزن سبک برخوردار است. این محصولات به طور گسترده ای برای آزمایش غیرمخرب در صنایع هوا فضا، صنعت جوشکاری، صنعت کشتی سازی، صنعت لوله های دیگ بخار، صنعت مهندسی پتروشیمی، تولید هواپیما، صنعت تعمیر و نگهداری، صنعت خودرو سازی، صنایع دفاعی و غیره استفاده شده است.
امکانات:
◆ تصویب کنترل میکرو کامپیوتر و ساختار مدولار، با قدرت قوی ضد تداخل و اتوماتیک بالا و عملکرد قابل اعتماد.
◆ تنظیم پارامتر، فرایند کار و نشانه های مشکل بر روی صفحه نمایش LED نشان داده می شود.
◆ کلید مستقل پیری برای دستگاه پیری به راحتی طراحی شده است.
◆ تابش زمان به زمان خنک کننده 1: 1 است.
◆ کنترل کننده می تواند نوع ژنراتور اشعه ایکس را به طور خودکار تشخیص دهد.
◆ پانل رنگ آب و گرد و غبار و صفحه کلید صدا دیجیتال معرفی شده است که پارامترهای قرار گرفتن در معرض دقت و صحت انتخاب شده است.
◆ اطمینان از ایمنی با استفاده از دستگاه، آن را با ولتاژ بالا، ولتاژ،
بیش از جریان، تحت دستگاه حفاظت در حال حاضر و بیش از حد.
◆ یک قفل امنیتی منحصر به فرد طراحی شده است که اپراتور را از آسیب تابش محافظت می کند.
◆ با در نظر گرفتن گستره وسیعی از مقادیر KV و حل مسئله دشواری در محدوده رادیوگرافی کوتاه.
◆ تابع تاخیر قرار گرفتن در معرض ------ زمان تأخیر را می توان کمتر از 10 دقیقه تنظیم کرد تا اپراتور را از محل کار محافظت کند.
◆ مطابقت با ژنراتور های مختلف و قابلیت اطمینان.
◆ تعداد نوردهی می تواند انباشته شود.
(پس از آماده شدن دستگاه، اما قبل از فشار دادن کلید "ON"، می توانید کلید "A" (کلید تاخیر) را سه بار برای بررسی تعداد نوردهی فشار دهید و هر کلید را برای بازگشت به حالت فشار دهید.)
◆ با خروج از لامپ هشدار دهنده اشعه و سیم اتصال ترمینال اتصال درب ماشین.
(قفل درب درب - هنگامی که درب سرب باز می شود، دستگاه ولتاژ بالا را به طور خودکار قطع می کند تا از اپراتور محافظت کند)
XXQ1605 جهت گیری شیشه ای / جهت شیشه ای
پارامترهای اصلی فنی
نوع | XXQ1605 | ||
| حداکثر ضخامت نفوذ فولاد (A3) | 18 میلیمتر | ||
| فاصله کانونی | 600 میلیمتر | ||
| زمان قرار گرفتن در معرض | 5 دقیقه | ||
| نوع فیلم | آگفا D7 | ||
فویل دو فلیلی سرعتی افزایش یافته است | 0.03 | ||
| دفع تاریک در اتاق | 20 ± 2 ℃ | ||
| توسعه | 5 دقیقه | ||
| سیاه و سفید | 1.5 | ||
| ورودی | ولتاژ (V) | 220V ± 10٪ 50-60Hz | |
| ظرفیت (KVA) | 1.5 | ||
| خروجی | ولتاژ لوله (KVP) | 60-160 کیلو وات | |
| جریان لوله (میلی آمپر) | 5 | ||
| ثبات | ± 1٪ | ||
اشعه ایکس | Focus mm 2 | 0.8 × 0.8 | |
| زاویه تابش | 40 ± 5 درجه | ||
| حساسیت | k≤1.8٪ | ||
| حالت کاربری | عملیات متناوب، زمان تابش به زمان خنک کننده 1: 1 است | ||
اشعه ایکس | بعد، ابعاد، اندازه | 350 × 290 × 160 | |
| وزن | 11 کیلوگرم | ||
| ساختار مدار | کنترل میکرو کامپیوتر، ساختار مدولار، فوری صوتی | ||
اشعه ایکس | خنک کننده | خنک کردن هوا را خنک کن | |
| عایق | عایق گاز SF6 | ||
| فشار کاری | 0.35Mpa-0.45Mpa | ||
| بعد، ابعاد، اندازه | 225x225x600 | ||
| وزن (کیلوگرم) | 17 کیلوگرم | ||
| دمای کار | -10 ℃ - + 40 ℃ | ||
اصل کار
این دستگاه از ژنراتور رادیوی کنترل هوشمند، کابل برق و کابل اتصال تشکیل شده است.
1 کنترل کننده از بخش های زیر تشکیل خواهد شد:

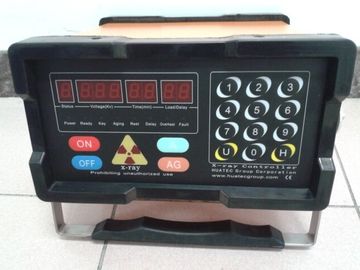

پنل جلو: صفحه نمایش LED، وضعیت و شاخص شکست، صفحه کلید لمسی (نگاه کنید به معرفی پنل کنترل)

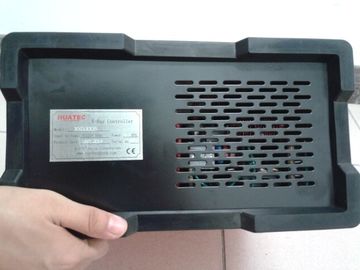

پنل سمت: سوکت کابل برق و سوکت کابل اتصال، سوئیچ قدرت، سوئیچ کلید، سوکت فیوز، لامپ هشدار و ترمینال اتصال اتصال درب ماشین.
مدار داخلی : مدار قدرت، مدار تصحیح، مدار فیلتر، مدار اینورتر، مدار کنترل و دیگر circuited.
2. ژنراتور اشعه ایکس شامل بخش های زیر است:
لوله اشعه ایکس، ترانسفورماتور ولتاژ بالا، رله دما، فشار سنج گاز و فن خنک کننده و غیره
نمودار سه بعدی ماشین کامل:
تحویل استاندارد
| لوله اشعه ایکس جهت شیشه ای | 1 عدد | |
| ژنراتور | 1 تنظیم | |
| ولتاژ بالا اتصال کابل | 1 عدد | 25 متر |
| کنترل کننده | 1 تنظیم | |
| کابل برق | 1 عدد | 10 متر |
| کابل زمینی | 1 عدد | 5 متر |
| تجهیزات جانبی | 1 تنظیم | |
| (از جمله: چراغ زنگ، 1 عدد؛ نامه سربسته، 1 جعبه؛ نوار کاست تیره 5 عدد؛ صفحه نمایش تسریع 5 عدد؛ پریستمتر سیم (IQI) 1 مجموعه؛ فیوز 1 کامپیوتر) | ||
لوازم جانبی اختیاری:
پلت فرم آزمون، IQI / سیم سنج، ارقام / ارقام، نوار سرب، کاست، صفحه سرب، دزیمتر شخصی، بیننده فیلم، متراکم کننده، فیلم ساز، اتاق تاریک اتاق، بلوک کالیبراسیون RT و غیره
