جزئیات محصول:
پرداخت:
|
Runner Material: | stainless steel | Turbine Type: | Horizontal Francis turbine |
---|---|---|---|
Water flow: | 1.3M3/S | Water Head: | 25 meter |
Output Power: | 320KW to 200MW | Voltage: | 380V or 400V 6300V |
برجسته: | توربین آب ژنراتور برق,توربین فرانسیس |
توربین 200KW زرد افقی فرانسیس آب در حال اجرا است در یک نیروگاه برق آبی با سر متوسط
شرح مفصل کالا
هدف از توربین: ارائه برق برای نیروگاه آبی | ظرفیت: 320KW به 5MW |
طول عمر توربین: بیش از 30 سال یا بیشتر | نوع: توربین فرانسیس آب |
برنامه های کاربردی:
تعریف توربین فرانسیس های هیدرولیکی، تاریخچه فرانسیس توربین آب
توربین آب فرانسیس توسط یک مهندس انگلیسی-آمریکائی اختراع شد. نام او جیمز Bicheno فرانسیس بود، او در May18، 1815 به دنیا آمد، و به دور در سپتامبر 18،1892 گذشت، جیمز B فرانسیس در جنوب لی، در نزدیکی در Witney، آکسفوردشایر در انگلستان، بریتانیا متولد شد، او مهندس خود را در سن شروع از 14 به عنوان پدر او مشغول به کار در راه آهن جنوب ولز. در سن 18 سالگی، او به ایالات متحده نقل مکان کرد. امروز به منظور حفظ جیمز Bicheno فرانسیس، مخلوط توربین آب توربین فرانسیس آبی نامیده می شد.
فرانسیس توربین سر آب از 20 متر تا 80M طراحی شده است، جریان آب از 0.5M3 / S به 8m3 / S. توربین آب فرانسیس را می توان در نوع شفت افقی یا عمودی و تنها با اتصال مستقیم به ژنراتور ساخته شده است. توربین دارای پشتیبانی شفت خود را، و یا دونده است به طور مستقیم بر روی شفت ژنراتور.
دونده با استفاده از تکنولوژی ریخته گری دقیق تولید و دیجیتالی مدل با استفاده از تکنولوژی CNC.
پره راهنمای به طور کامل تنظیم و آنها نیز تابع بسته شدن عملیاتی را انجام دهد. این سیستم توسط گرانش یا باتری فشار حل شده است. پره هدایت می کنند از همان مواد به عنوان نفر دوم ساخته شده و دستگاه با استفاده از تکنولوژی CNC.
با توجه به داده توربین پنستاک مصرف است با یک کلاه چرخ لنگر و شیر مجهز شده است.
توربین خواهد شد کنترل پنل کنترل و بخش مکانیکی است که توسط یک واحد هیدرولیک اداره می شود.
پدر فرانسیس توربین آب، محمدرضا جیمز Bicheno فرانسیس تصویر به عنوان زیر
مشخصات توربین Fracis آب
نوع | افقی یا عمودی نوع |
آب | 13M 35M به |
طراحی جریان آب | 1.2m3 / S به 2M3 / S |
ظرفیت نصب شده | از 125KW به 500KW برای یک توربین تک |
نوع ژنراتور | دینام همزمان با قلم مو و یا بدون جاروبک |
ولتاژ | 400V یا 480V |
سایر تجهیزات | فرماندار، شیر، کنترل پنل با تحریک |
برخی پارامترهای به عنوان زیر: شماره مدل: HL260B-WJ-50
اطلاعات توربین فرانسیس آب | ژنراتور داده | |||||
سر | جریان M3 / S | سرعت | (KW) | مدل | KW | سرعت |
13.5 | 1.24 | 600 | 141 | SFW125-10 / 740 | 125 | 600 |
16 | 1.35 | 600 | 182 | SFW160-10 / 740 | 160 | 600 |
18.5 | 1.45 | 600 | 224 | SFW200-10 / 740 | 200 | 600 |
21.5 | 1.56 | 750 | 284 | SFW250-8 / 850 | 250 | 750 |
25 | 1.68 | 750 | 354 | SFW320-8 / 850 | 320 | 750 |
29.5 | 1.83 | 750 | 445 | SFW400-8 / 990 | 400 | 750 |
34 | 1.95 | 1000 | 562 | SFW500-6 / 990 | 500 | 1000 |
مزیت رقابتی از توربین شین یی نشت آب
شین یی توربین یک راه حل جامع و حرفه ای در میکرو و تولید برق آبی کوچک با یک سنت بیش از 50 سال در چین است. کارخانه را تحت پوشش مساحت 15000 متر مربع با بیش از 200 پرسنل. ما توربین آب از 20KW تا 10MW تولید شده برای یک توربین واحد، در حال حاضر شین یی نشت آب ارائه می دهد طیف کاملی از توربین: کاپلان، پلتن، فرانسیس، Turgo و لوله توربین پوشش تمام سایت های که ممکن است از سر کم شروع در جایی در اطراف 1،5 - 2 متر تا سر بالا و رسیدن به حدود 600 متر. تغییر جریان بسیار گسترده ای است، 10 L / s تا 100.000 L / s است. ما متخصص برای گیاهان کوچک برق آبی هستند تا حداکثر خروجی ما 10.000 KW است. توربین ما این است که ISO9001 و CE تایید شده، محصول با کیفیت کلاس اول است که توسط کاربر ما ارزیابی. ما به طور فعال حمایت: بازار محور، تکنولوژی پیشرو، نوآوری به عنوان وسیله ای برای فعالانه بررسی بازار داخلی و خارجی.
ما ارائه خدمات است
شین یی نشت آب کارخانه توربین در سال 1958 تاسیس شد، یک شرکت از تحقیق و توسعه، تولید و فروش توربین خرد و کوچک برق آبی در چین .Xin یی نشت آب طراحی توربین است و ساخت پیکو و خرد و کوچک آبی توربین، این دستگاه های برق آبی توربین مورد علاقه برای مشتریان خارجی است. تا حالا توربین شین یی آبی ساخته شده است بسیاری از نیروگاه های برق آبی خرد و کوچک در خارجی، در حال حاضر این مدل ها از 20KW.30KW.50KW.75kw.100KW.125kw.160kw.and 200KW، آن اصلی آب توربین محبوب ما برای بازارهای داخلی و خارجی است . ما در حال حاضر ساخت توربین خرد و کوچک هیدرولیکی از 20KW تا 10MW برای یک ژنراتور تک. ما می توانیم طراحی و نصب نیروگاههای آبی برای مشتریان ما. ما شده اند تولید این توربین کوچک آب برای بیش از 50 سال است. در حال حاضر ما تبدیل شدن به راه حل خوب از توربین های کوچک برق آبی در سراسر جهان.
محصول با کیفیت کلاس اول است که توسط کاربر ما ارزیابی. ما به طور فعال حمایت: بازار محور، تکنولوژی پیشرو، نوآوری به عنوان وسیله ای برای فعالانه بررسی بازار داخلی و خارجی.
حالا توربین های برق آبی ما به بیش از 35 کشور از جمله آنها Lao.PDR، آلبانی و شیلی و آفریقای جنوبی و در سراسر جهان به فروش می رسد. ما به گرمی استقبال سوالات خود را در مورد توربین برق آبی خرد و کوچک ما و ژنراتور، و نگاه به جلو به گرفتن پیشرفت های بیشتر همکاری با شما در آینده است. بهبود بهره وری ما و منافع بیشتری را برای شما به ارمغان بیاورد. ما به گرمی استقبال به بازدید از کارخانه Foshan از ما و دفتر مرکزی ما.
مطالعه موردی:
توربین شین یی نشت آب ساخته شده توربین فرانسیس 200KW آب در کره شمالی.
عمومی پارامتر این پروژه است.
سر خالص: 25
جریان: Q = 1.2M3 / S
نوع توربین: فرانسیس افقی آب توربین.
قدرت خروجی: 1x200KW
ولتاژ: 380V، 50HZ.
هدف: برق Prividing و خارج از شبکه منطقه از راه دور.

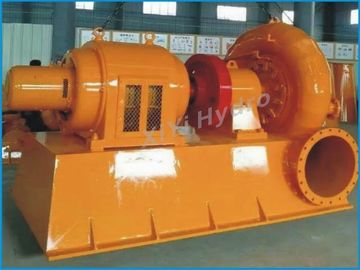

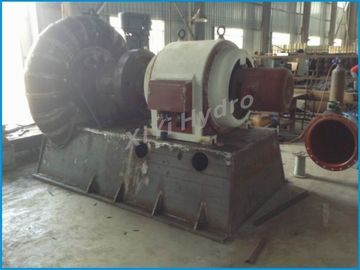

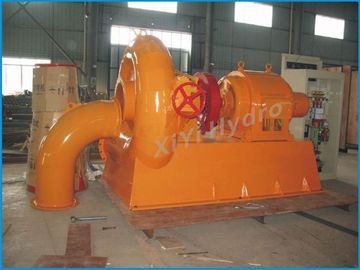

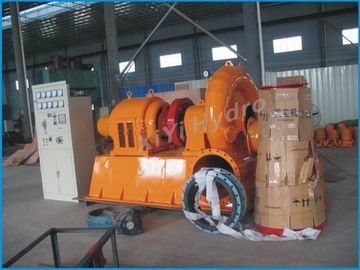

دیدن تصویر از این نوع توربین از زاویه های مختلف
