کوچک فرانسیس توربین آب میکرو ژنراتور آب صفحه برای نیروگاه آبی
شرح مفصل کالا
- نوع توربین: توربین فرانسیس آب
- دونده مواد: فولاد ضد زنگ
- آب: 25M 85M به
- ظرفیت دینام: 50KW به 8MW
- نام فرانسیس مدل: HL
- کامپوننت توربین فرانسیس: قطعات جاسازی شده، توزیع آب، قطعات چرخش، قطعات جانبی و قطعات آرایش.
برنامه های کاربردی:
- آب: 25M 85M به، جریان آب: 0.5M3 / s تا 8M3 / S
- قدرت خروجی: از 50KW به 8MW برای هر توربین
- فرکانس: 50HZ یا 60HZ، ولتاژ: 400V یا 480V یا 6300V
- سرعت (R / دقیقه) از: 500R، 600R، 750R، 1000R / MIN
- مواد دونده: فولاد ضد زنگ، اندازه دونده 0.35-4 در قطر
- توربین شین یی نشت آب با کیفیت بالا آبی تولید کننده توربین در چین است.
شرح محصول:
تاریخچه توربین آب فرانسیس.
تصویر آقای جیمز Bicheno فرانسیس
توربین آب فرانسیس توسط یک مهندس انگلیسی-آمریکائی اختراع شد. نام او جیمز Bicheno فرانسیس بود، او در May18، 1815 به دنیا آمد، و به دور در سپتامبر 18،1892 گذشت، جیمز B فرانسیس در جنوب لی، در نزدیکی در Witney، آکسفوردشایر در انگلستان، بریتانیا متولد شد، او مهندس خود را در سن شروع از 14 به عنوان پدر او مشغول به کار در راه آهن جنوب ولز. در سن 18 سالگی، او به ایالات متحده نقل مکان کرد. امروز به منظور حفظ آقای جیمز Bicheno فرانسیس، مخلوط توربین آب توربین فرانسیس آبی نامیده می شد.
فرانسیس توربین سر آب از 20 متر تا 80M طراحی شده است، جریان آب از 0.5M3 / S به 8m3 / S.
توربین آب فرانسیس را می توان در نوع شفت افقی یا عمودی و تنها با اتصال مستقیم به ژنراتور ساخته شده است. توربین دارای پشتیبانی شفت خود را، و یا دونده است به طور مستقیم بر روی شفت ژنراتور.
دونده با استفاده از تکنولوژی ریخته گری دقیق تولید و دیجیتالی مدل با استفاده از تکنولوژی CNC.
پره راهنمای به طور کامل تنظیم و آنها نیز تابع بسته شدن عملیاتی را انجام دهد. این سیستم توسط گرانش یا باتری فشار حل شده است. پره هدایت می کنند از همان مواد به عنوان نفر دوم ساخته شده و دستگاه با استفاده از تکنولوژی CNC.
با توجه به داده توربین پنستاک مصرف است با یک کلاه چرخ لنگر و شیر مجهز شده است.
توربین خواهد شد کنترل پنل کنترل و بخش مکانیکی است که توسط یک واحد هیدرولیک اداره می شود.
مشخصات:
نوع | افقی یا عمودی نوع |
آب | 25M 80M به |
طراحی جریان آب | 0.5m3 / S به 8M3 / S |
ظرفیت نصب شده | از 50KW به 8MW برای یک توربین تک |
نوع ژنراتور | دینام همزمان با قلم مو و یا بدون جاروبک |
ولتاژ | 400V یا 6300V |
سایر تجهیزات | فرماندار، شیر، کنترل پنل با تحریک |
برخی پارامترهای به عنوان زیر:
مدل: HL110-WJ-50
داده توربین فرانسیس آب | ژنراتور داده |
سر | جریان M3 / S | سرعت R / MIN | (KW) از قدرت | مدل | KW قدرت | سرعت R / MIN |
21 | 0.413 | 600 | 68 | SFW55-10 / 590 | 55 | 600 |
25 | 0.452 | 600 | 91.5 | SFW75-10 / 590 | 75 | 600 |
30.5 | 0.474 | 600 | 117 | SFW100-10 / 590 | 100 | 600 |
33.5 | .52 | 750 | 140 | SFW125-8 / 590 | 125 | 750 |
39 | 0.561 | 750 | 180 | SFW160-8 / 590 | 160 | 750 |
45.5 | 0.624 | 750 | 222 | SFW200-8 / 740 | 200 | 750 |
53.5 | .67 | 1000 | 278 | SFW250-6 / 740 | 250 | 1000 |
61.5 | 0.711 | 1000 | 350 | SFW320-6 / 850 | 320 | 1000 |
70 | 0.772 | 1000 | 435 | SFW400-6 / 850 | 400 | 1000 |
82.5 | 0.831 | 1000 | 542 | SFW500-6 / 850 | 500 | 1000 |
98 | 0.912 | 1000 | 686 | SFW630-6 / 990 | 630 | 1000 |
مزیت رقابتی از توربین شین یی نشت آب
شین یی توربین یک راه حل جامع و حرفه ای در تولید برق آبی کوچک با یک سنت بیش از 50 سال در چین است. کارخانه ما در سال 1958 تاسیس شد، کارخانه ما پوشش مساحت 15،000 متر مربع با بیش از 200 پرسنل. ما توربین آب از 20KW تا 10MW تولید شده برای یک توربین واحد، در حال حاضر شین یی نشت آب ارائه می دهد طیف کاملی از توربین: کاپلان، پلتن، فرانسیس، Turgo و لوله توربین پوشش تمام سایت های که ممکن است از سر کم شروع در جایی در اطراف 1،5 - 2 متر تا سر بالا و رسیدن به حدود 600 متر. تغییر جریان بسیار گسترده ای است، 10 L / s تا 100.000 L / s است. ما متخصص برای گیاهان کوچک برق آبی هستند تا حداکثر خروجی ما 10.000 KW است. توربین ما این است که ISO9001 و CE تایید شده، محصول با کیفیت کلاس اول است که توسط کاربر ما ارزیابی. ما به طور فعال حمایت: بازار محور، تکنولوژی پیشرو، نوآوری به عنوان وسیله ای برای فعالانه بررسی بازار داخلی و خارجی.
ما ارائه خدمات است
- برق آبی انتخاب محل کارخانه.
- طراحی توربین آب و محاسبه ظرفیت نصب و راه اندازی.
- مطالعه امکان سنجی و مطالعات محیط زیست است.
- نصب و راه اندازی و نیروگاه آموزش کارکنان.
- پاسخ استعلام: سوالات شما در 24 ساعت پاسخ خواهد
- زمان تحویل: 45 روز تا 60days برای توربین های کوچک از 20KW تا 500KW.
ما به گرمی استقبال شما از سایت ما و ارسال ایمیل به ما برای پرس و جو توربین آبی کوچک ما.
کارخانه ما در سال 1958 تاسیس شد، یک شرکت از تحقیق و توسعه، تولید و فروش توربین خرد و کوچک برق آبی در چین .Xin یی نشت آب طراحی توربین است و ساخت پیکو و خرد و کوچک ژنراتور توربین آبی، این دستگاه های برق آبی توربین است مورد علاقه برای مشتریان خارجی. تا حالا توربین شین یی آبی ساخته شده است بسیاری از نیروگاه های برق آبی خرد و کوچک در خارجی، در حال حاضر این مدل ها از 20KW.30KW.50KW.75kw.100KW.125kw.160kw.and 200KW، آن اصلی آب توربین محبوب ما برای بازارهای داخلی و خارجی است . ما در حال حاضر ساخت توربین خرد و کوچک هیدرولیکی از 20KW تا 10MW برای یک ژنراتور تک. ما می توانیم طراحی و نصب نیروگاههای آبی برای مشتریان ما. ما شده اند تولید این توربین کوچک آب برای بیش از 50years.Now ما تبدیل شدن به راه حل خوب از برق آبی در سراسر جهان.
محصول با کیفیت کلاس اول است کاربر ما ارزیابی. ما به طور فعال حمایت: بازار محور، تکنولوژی پیشرو، نوآوری به عنوان وسیله ای برای فعالانه بررسی بازار داخلی و خارجی.
حالا توربین های برق آبی ما به بیش از 35 کشور از جمله آنها Lao.PDR، آلبانی و شیلی و آفریقای جنوبی و در سراسر جهان به فروش می رسد. ما به گرمی استقبال سوالات خود را در مورد توربین برق آبی خرد و کوچک ما و ژنراتور، و نگاه به جلو به گرفتن پیشرفت های بیشتر همکاری با شما در آینده است. بهبود بهره وری ما و منافع بیشتری را برای شما به ارمغان بیاورد.
مطالعه موردی:
شین یی توربین کارخانه ساخته شده است قدرت 720KW فرانسیس نشت آب در آلبانی
عمومی پارامتر این پروژه است.
سر خالص: 32M.
جریان: Q = M3.5 / S
نوع توربین: فرانسیس نشت آب توربین
قدرت خروجی: 1x320KW، 1x400KW، ظرفیت کل: 720KW
ولتاژ: 380V، 50HZ. 1000RPM / MIN
این نیروگاه آبی کوچک است که توسط توربین شین یی نشت آب طراحی شده است، شین یی توربین آب آن را در جولای 2011 ساخته شده است، آنها با استفاده از آب از بالادست رودخانه، آنها تنها تولید برق از سپتامبر تا ماه مه در هر سال، از آنجا که آنها آب را از ماه مه استفاده به ژوئیه برای آبیاری به مزرعه.

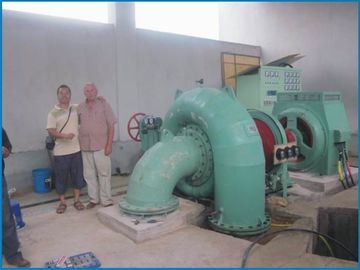

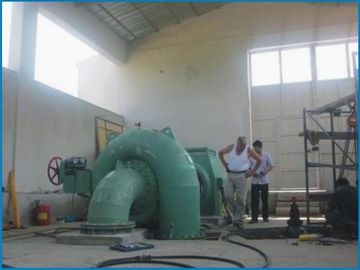

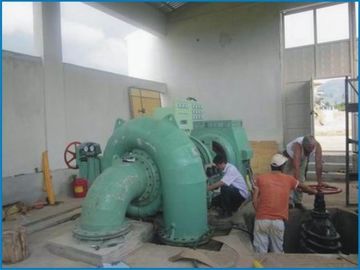

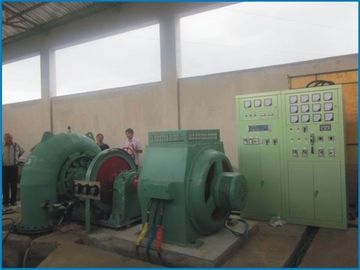

دیدن زیر عکس برای این آبی سایت نیروگاه:
